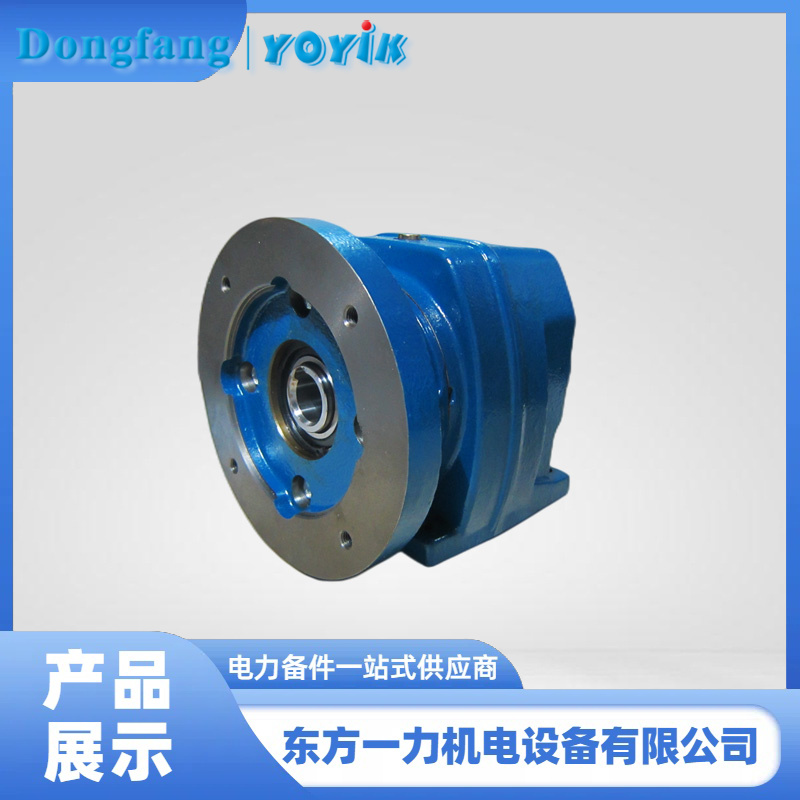

減速箱M02225.OBGCC1D1.5A與電機、泵體的裝配要點

產品介紹人：黃麗 13547079933 0838-2207616

減速箱 M02225.OBGCC1D1.5A 與密封油真空泵的電機和泵體連接涉及以下步驟和結構，

• 1. 電機與減速箱的連接

連接方式：
聯軸器連接：電機軸與減速箱輸入軸通過彈性聯軸器（如膜片聯軸器、齒式聯軸器）連接，補償軸向、徑向和角向偏差，減少振動傳遞。
法蘭連接：電機與減速箱通過法蘭盤直接固定，需確保對中精度（同軸度、平行度），使用螺栓緊固。
關鍵點：
電機軸與減速箱輸入軸需嚴格對中，避免偏心導致軸承或密封件損壞。
聯軸器需匹配電機和減速箱的扭矩、轉速參數，并留有熱膨脹余量。

• 2. 減速箱與泵體的連接

連接方式：
輸出軸直接驅動：減速箱輸出軸通過鍵槽或花鍵與泵體驅動軸連接，傳遞扭矩。
聯軸器過渡：減速箱輸出軸與泵軸通過剛性或柔性聯軸器連接，適應軸向位移或振動。
法蘭或底座固定：減速箱與泵體通過共用底座或法蘭固定，確保整體穩定性。
關鍵點：
泵體驅動軸需與減速箱輸出軸同軸，避免偏載。
密封油真空泵可能要求軸端密封（如機械密封或填料密封），需確保減速箱輸出軸與泵軸的密封兼容性。

• 3. 常見問題與解決

振動過大：檢查對中精度、聯軸器狀態或基礎剛性。
密封泄漏：確認軸端密封類型（如雙端面機械密封）與工況匹配，檢查密封油壓力。
過熱：檢查潤滑油量、冷卻系統或負載是否超標。

• 總結

減速箱 M02225.OBGCC1D1.5A 通過聯軸器或法蘭與電機和泵體連接，核心在于嚴格對中、扭矩匹配和密封可靠性。具體參數（如軸徑、鍵槽尺寸、聯軸器型號）需參考設備手冊或聯系制造商確認。
