汽輪機汽封圈的安裝與維護要點

汽輪機汽封圈是汽輪機中一種關鍵的密封裝置，其主要作用是減少或防止蒸汽外泄及真空側空氣漏入，從而保證汽輪機的正常高效運行。

一、定義與作用
定義：汽輪機汽封圈是裝設在汽輪機動、靜部分之間的一種密封裝置，用于減少或防止蒸汽泄漏及空氣侵入。
作用：
減少蒸汽泄漏：在汽輪機運行過程中，蒸汽壓力和溫度逐級下降，導致隔板兩側存在壓差，從而產生蒸汽泄漏。汽封圈的設置能夠有效減少這種泄漏，提高汽輪機的效率。
防止空氣侵入：汽封圈還能防止真空側空氣漏入汽輪機內部，保證汽輪機內部環境的純凈和穩定。
保護機組安全：通過減少蒸汽泄漏和空氣侵入，汽封圈有助于保護汽輪機的各個部件免受腐蝕和磨損，從而延長機組的使用壽命。
二、類型與結構
汽輪機汽封圈的類型多樣，常見的有以下幾種：

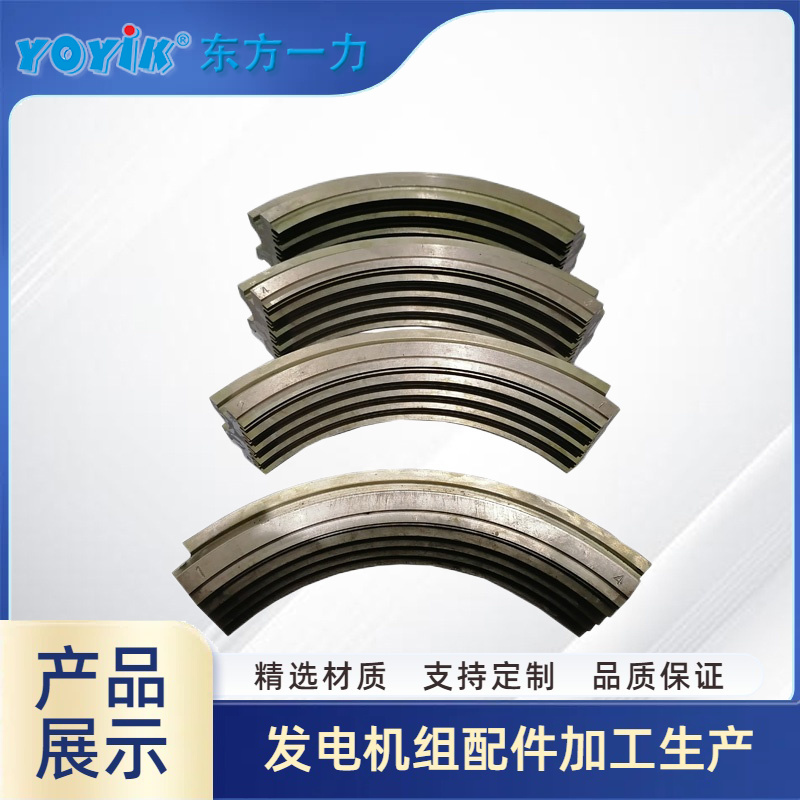

迷宮式汽封（曲徑汽封）：
結構及原理：由帶汽封齒的汽封環與轉動部件之間構成很小的徑向間隙，形成許多環狀的節流圈和渦流室。蒸汽流經節流圈時壓力降低、速度增高，進入渦流室后產生渦流，將蒸汽的動能轉化為熱量并被蒸汽吸收。通過多個節流圈和渦流室的組合，實現蒸汽的逐級降壓和密封。
特點：密封效果好，漏汽量小；汽封齒薄，輕微摩擦不影響安全運行；結構復雜但維護方便。
蜂窩汽封：
結構：在曲徑式汽封相鄰高齒中間部位釬焊蜂窩帶。
特點：耐高溫、質地較軟；密封間隙小，密封效果好；能收集并排出水分，減少葉片水蝕；增強軸的振動阻尼。
刷子汽封：
結構及原理：刷毛可快速移動以適應轉子的過渡過程，接觸式汽封的汽封齒為復合材料，耐磨性好且具有自潤滑性。
特點：柔性好，適應性強；耐磨性好；但成本較高。
其他類型：如碳精汽封、水封等，它們各有特點并適用于不同的工作環境和要求。
三、安裝與維護
安裝：汽封圈的安裝需要嚴格按照設計要求進行，確保各部件之間的配合間隙符合標準。安裝過程中應注意清潔和潤滑，避免雜質和摩擦對汽封圈造成損傷。
維護：定期檢查汽封圈的磨損和泄漏情況，及時更換損壞的部件。在機組大修期間應對汽封圈進行全面檢查和維修，確保其處于良好的工作狀態。
五、總結
汽輪機汽封圈作為汽輪機中的重要密封裝置，對于保證汽輪機的正常高效運行具有重要意義。通過選擇合適的類型和材料、嚴格安裝和維護等措施可以確保汽封圈的密封性能和使用壽命滿足機組運行要求。
